西安直流充电桩的电量计量

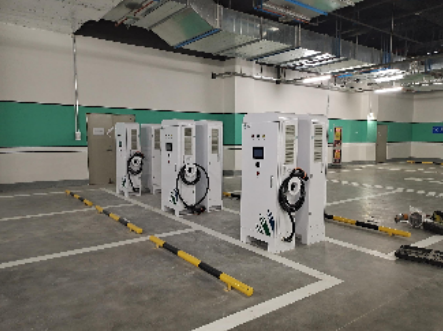

西安分体式直流充电桩交流充电桩的计费基于交流电量，直流充电桩的计费基于直流电量。给电池充电要用直流电，因此，直流充电桩对于消费者来说，交流电转换为直流电的电能损耗费用是由运营商承担的。

准确度等级的定义及不用专门的计量单元的可能性

按JJG标准中，实负荷检定法的方法二，“准确等级”的定义如下。如果不考虑修正的系统误差，意思就是：（充电桩显示的电能值之差 — 用于计量检定的高精度电能表显示的电能值）/ 用于计量检定的高精度电能表显示的电能值 *100%。

添加图片注释，不超过 140 字（可选）

假如不使用电表或计量芯片、计量模块，直接用充电模块的输出值进行举例：

假如：输出电压450V，误差+1%，输出电流20A，误差-0.5%，时间计量误差为0，那么，准确度是：

[(450+450*1%）*（20+20*（-0.5%））— 450*20]/450*20

= (454.5*19.9 - 450*20 )/450*20

= 0.495%

这个计算结果表明，不使用电能表或 “计量模块”，甚至不用计量芯片开发板载的计量电路，基于充电模块的出厂校准，输出电压和输出电流符合NB/T 33001标准的要求，也即输出电压误差+/-1%，输出电流误差+/-0.5%，如果充电模块的出厂校准是合格的， 准确度等级就能满足1级。

但是，对充电模块来说，小电流时，无法通过恒定频率的PWM来控制，要采取“打嗝”的方式，就是一会儿有PWM，一会儿没有PWM，间隔很长时间才发出一束PWM，输出电压和输出电流的误差很难控制，因此在NB/T 33001标准里定义了小于30A的电流误差，只要满足+/-0.3A即可。举例来看，假如输出电压450V，误差+1%，输出电流5A，误差-0.3A，时间计量误差为0，那么，准确度是，

[(450+450*1%）*（5-0.3) — 450*5]/450*5

= (454.5*4.7 - 450*5 )/450*5

= -5.06%

并不能满足准确度等级1级或2级的要求。

对于大电流来说，符合准确度等级1级不难。难在小电流。在铭牌上需要标识清楚1级或2级准确度等级的电流范围。对于小电流，要采用专用的计量芯片或计量模块或专用的电能表。

很多人对充电桩的电量计量存在一个误区，以为一定是要有“电能表”，但实际上标准上只要求充电桩能显示出准确的电能值。标准上的描述是：“计量模块完成直流电能的计量，并将测得量输出到显示界面或数据传统接口”。计量的结果是，要确认充电桩厂家标识的准确度等级是1级或者2级是否真实。在JJG标准中，用词是准确度，在我们习惯中，将准确度等级写成精度等级。准确度和精度在计量领域是两个不同定义，在此不作展开。

实负荷检定法的方法二

JJG检定规程包括外观及功能检查、工作误差、时钟时刻误差。工作误差就是“准确度等级”，是最受关注的。

准确度等级的检定，通俗地说，就是电量计量，实质是：在一个规定的时间内，通过高精度的计量检定装置测量连续带载工作中的充电桩的输出直流电压和直流电流，计算出在规定时间内的电能值（W=V*I*t），将这个电能值和检定终止时刻、起始时刻的电能值之差进行比较计算。根据上述公式，严格地说，要加上检定装置的已定系统误差，才是准确度等级的结果。
